医療機器メーカーのクリーンルーム内で、技術者が顕微鏡の下に小さなステンレス鋼部品を配置しています。このコンポーネントは米粒よりも小さく、非常に正確に接合する必要がある繊細な特徴を持っています。従来の溶接方法 (TIG、MIG、さらには抵抗溶接) では、部品全体が溶けたり、形状が歪んだり、過度の熱が発生して近くの敏感な要素に損傷を与える可能性があります。さらに、ボタンを押すだけで、集束した光線が正確な位置に適切な量のエネルギーを正確に届け、熱の影響を受ける部分がほとんどない完璧な溶接を実現します。これが現代のマイクロ溶接の現実であり、高度なレーザー技術によって可能になりました。
A レーザー加工機マイクロ溶接用に設計されたこの製品は、単なる工業用レーザー溶接機の縮小版ではありません。これは、超微細ビーム焦点、正確なパルス制御、高度なモーション システムを組み合わせて、ミリメートルまたはマイクロメートル単位で測定される部品を溶接する精密機器です。その成功の鍵は、レーザー エネルギーの物理学にあります。つまり、100 マイクロメートル未満のスポット サイズに集束できる高度に集中したビームで、並外れた精度と最小の熱拡散で熱を伝達します。この記事では、微細溶接におけるレーザー マシンの技術的特徴、操作上の利点、実際の応用例を探り、なぜこの技術が小型で複雑な部品の製造業者にとって不可欠となっているのかを明らかにします。
マイクロ溶接は、通常数マイクロメートルから数ミリメートルの範囲の寸法を持つコンポーネントを溶接するために使用される特殊な接合プロセスです。これは、医療機器 (ペースメーカーや手術器具など)、エレクトロニクス (センサー ハウジング、バッテリー タブ、コネクタ ピン)、航空宇宙 (マイクロ センサーや小型アクチュエーター) など、精度、小型化、信頼性が最優先される業界で採用されています。マイクロ溶接の課題は、接合される部品が非常に小さく、多くの場合壊れやすく、しばしば異なる材料で作られているという事実にあります。溶接自体は強力で、導電性があり、密閉されている必要がありますが、プロセスによって周囲の材料が損傷したり変形したりしてはなりません。
マイクロ溶接の難しさは、従来の溶接方法の制約によってさらに複雑になります。 TIG (タングステン不活性ガス) や MIG (金属不活性ガス) などの従来の融着技術は、大きな拡散熱ゾーンを生成する電気アークに依存しています。この熱はワークピース全体に広がり、ターゲット領域だけでなく隣接する材料も溶かします。小型コンポーネントの場合、熱影響部 (HAZ) がコンポーネント自体よりも大きくなる可能性があり、元の状態を維持する必要がある領域に溶解、歪み、または冶金学的変化が発生します。また、アークを正確に制御することも難しく、溶接の溶け込みが不均一になったり、過剰なスパッタが発生したりすることがよくあります。
もう 1 つの一般的な方法である抵抗溶接では、電流を使用して接触抵抗を通じてワークピースを加熱します。特定の用途では効果的ですが、電極とワークピースの間に物理的な接触が必要であり、壊れやすいコンポーネントの場合は問題となる可能性があります。電極は表面の損傷や汚染を引き起こす可能性もあります。さらに、抵抗溶接は、微細接合における一般的な要件である異種金属の溶接にはあまり適していません。これらの従来の方法には限界があるため、別のアプローチ、つまりコンポーネントの残りの部分に影響を与えることなく、正確に制御されたエネルギーを小さなターゲットに供給できるアプローチの必要性が明らかになりました。これがレーザー加工機技術によって埋められたギャップであり、レーザーマイクロ溶接が多くの高精度製造分野で標準となっている理由です。
微細溶接用のレーザー マシンの精度は、非常に小さなスポットに光を集中させる能力に根ざしています。レーザービームは共振器内で生成され、その後整形され、一連の光学素子を通過します。最終集束レンズは通常、高品質の石英ガラスまたはセレン化亜鉛で作られており、ビームを直径 20 マイクロメートル (0.02 mm) 程度の小さなスポット サイズに集光します。これは人間の髪の毛の太さよりも短いです。スポット サイズが小さいということは、レーザー エネルギーが溶接部のサイズに正確に一致する領域に照射され、付随的な加熱が最小限に抑えられ、エネルギーが必要な場所に正確に集中することを意味します。
スポット サイズ以外にも、レーザーのパルス持続時間も重要です。マイクロ溶接では、レーザー マシンは通常、パルス モードで動作します。パルス持続時間 (レーザーがオンになっている時間の長さ) は、材料や用途に応じて、数ナノ秒、マイクロ秒、またはミリ秒ほど短くなります。パルス幅が短いと、熱が溶接領域から拡散する時間が最小限に抑えられ、溶接領域内の熱を効果的に「閉じ込め」、熱の影響を受ける領域を減らします。これが、薄い箔や電子機器近くのコンポーネントなどの熱に弱い材料の微細溶接にパルスレーザーが好まれる理由です。パルスエネルギーと持続時間を個別に制御できるため、オペレーターは特定の用途ごとに溶接プロファイルを調整でき、周囲の領域に損傷を与えることなく接合部の強度と信頼性を確保できます。
精度におけるもう 1 つの重要な要素は、ビーム伝達システムです。マイクロ溶接用の最新のレーザー マシンには、並外れた速度と精度でレーザー ビームを照射する検流計スキャナーが組み込まれています。スキャナーを使用すると、ビームを数マイクロメートル以内に位置決めできるため、複雑な溶接パターンや、密に詰め込まれた部品の溶接が可能になります。この精度は、溶接位置を特定し、部品の公差を補正し、ビームを正確なターゲットに位置合わせする統合ビジョン システムによってさらに強化されます。で深センアルファテック株式会社では、これらの精密コンポーネントを統合マイクロ溶接システムに組み合わせた一連のレーザー マシンを開発し、お客様に最高レベルの精度と再現性を提供します。
次の表は、マイクロ溶接レーザー マシンの主な高精度機能をまとめたものです。
| 特徴 | 仕様 | 精度への影響 |
| レーザースポットサイズ | 20～100μm（調整可能） | 小さな溶接領域を正確にターゲット |
| パルス持続時間 | nsからmsの範囲 | 熱拡散を制御し、HAZを最小限に抑えます |
| ビーム位置決め精度 | +/- 2μm | 溶接シームの正確な配置 |
| ガルバノスキャナ | 高速・高精度 | 高速かつ正確なビーム移動 |
| ビジョンシステム | 一体型CCDカメラ | 自動認識と位置合わせ |
これらの精密な機能を組み合わせることで、Laser Machine は従来の方法では不可能だった微細溶接タスクを実行できるようになります。その結果、最小のコンポーネントにおいて信頼性が高く、再現性があり、高品質の溶接が実現され、製品の設計と製造に新たな可能性が開かれます。
熱管理の課題は、微細溶接を成功させるための最大の障害です。過度の熱により、はんだ接合部が溶けたり、隣接する電子部品が損傷したり、材料の歪みが生じたり、亀裂につながる内部応力が発生したりする可能性があります。レーザー マシンは、パルス パラメーター、ビーム特性、プロセス モニタリングの組み合わせによって達成される、正確な熱制御を通じてこの課題に対処します。中心となる原理は、溶融に必要なエネルギーを高濃度で供給し、周囲の材料への熱の流れを最小限に抑えることです。これが「低入熱溶接」の本質です。
レーザーマシンのパルス幅は、熱制御において中心的な役割を果たします。銅やアルミニウムなどの熱伝導率の高い材料の場合、熱の拡散を最小限に抑えるためにパルス幅を短くする必要があることがよくあります。対照的に、熱伝導率が低い材料は、より長いパルスに耐えることができます。パルスエネルギーとパルス持続時間は、溶接部位に特定のエネルギー密度を生み出すように選択され、これによって溶接溶け込みの深さと幅が決まります。これらのパラメータを慎重に選択することで、オペレータは特定の材料の組み合わせと継手の設計に合わせて溶接プロファイルを最適化できます。
もう 1 つの重要な熱管理戦略は、「キーホール」溶接モードの使用です。キーホール溶接では、レーザー ビームが材料内に蒸気キャビティを作成し、レーザー エネルギーを効果的に閉じ込めます。これにより、ビームが材料の奥深くまで浸透し、深さと幅の比率が高い溶接が作成されます。キーホールは熱バリアとしても機能し、周囲の材料への熱の流れを減らします。これは、厚い部分や反射率の高い材料を溶接する場合に特に役立ちます。ただし、キーホール溶接では、気孔やスパッタなどの欠陥を回避するために、慎重なパラメータ制御が必要です。
パルス制御に加えて、レーザー加工機は溶接プロセスに関するリアルタイムのフィードバックを提供する工程内監視システムと統合することもできます。これらのシステムは、溶接池の変化を検出し、溶接溶け込み深さを監視し、最適な溶接品質を維持するためにレーザー パラメータをリアルタイムで調整することもできます。これは、材料や接合部の形状のわずかな変化が溶接の品質に大きな影響を与える可能性がある、小型部品の微細溶接の場合に特に重要です。 Shenzhen Alpha Tech Co., Ltd.の工場では、これらの高度な監視および制御システムを備えたレーザー加工機を提供しています。
以下の表は、さまざまなマイクロ溶接用途の熱制御パラメータを示しています。
| パラメータ | 薄箔(0.1mm) | 細いワイヤー(0.5mm) | 精密部品 |
| レーザー出力 (W) | 20-50 | 50-100 | 100-200 |
| パルス持続時間 (ms) | 0.5～2 | 1-5 | 2-8 |
| スポットサイズ (μm) | 30-50 | 50-80 | 80-120 |
| 熱影響地域 | 最小 (< 0.5mm) | 小さい (< 1mm) | 制御済み (1-2mm) |
| 鍵穴モード | 通常は使用されません | オプション | よく使われる |
これらのパラメータを制御することで、レーザー加工機は熱の影響を受けるゾーンを効果的に最小限に抑え、敏感なコンポーネントへの熱損傷を防ぎ、強力で信頼性の高い溶接を実現できます。このため、レーザー微細溶接がエレクトロニクス、医療機器、航空宇宙における高精度製造の標準となっています。
すべてのレーザー機械が同じように作られているわけではなく、マイクロ溶接用のレーザー光源の選択は、溶接の品質、効率、コストに影響を与える重要な決定です。マイクロ溶接に使用される主なレーザー タイプは、Nd:YAG (固体)、ファイバー レーザー、およびダイオード励起固体レーザー (DPSS) の 3 種類です。それぞれに独自の特性があり、特定の用途に適しています。

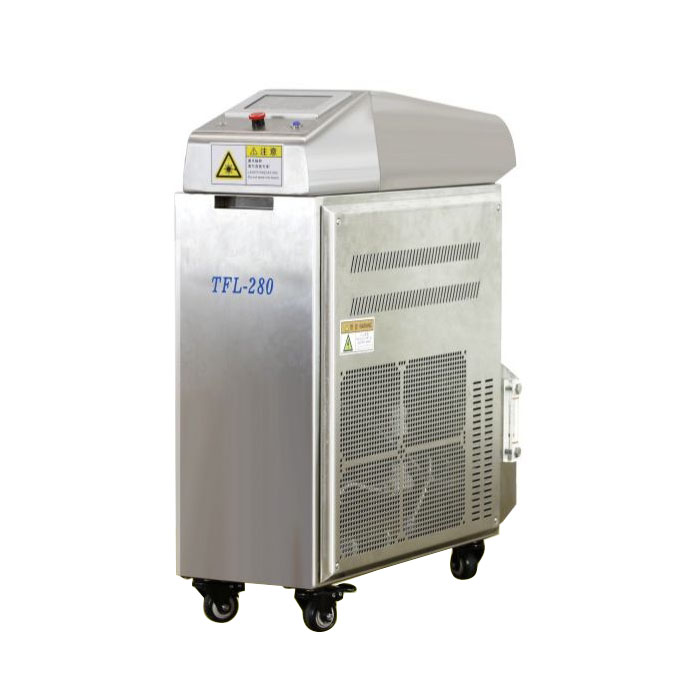

Nd:YAG レーザーは、何十年にもわたってレーザー溶接業界の主力製品であり続けています。多用途であり、幅広い材料を溶接できます。 Nd:YAG レーザーは、多くの金属によく吸収される 1064 nm の波長を生成します。パルスモードで動作させることができ、パルスエネルギーと持続時間を適切に制御できます。ただし、Nd:YAG レーザーは比較的大型で高価であり、フラッシュ ランプの定期的なメンテナンスが必要です。
ファイバーレーザーは微細溶接にますます普及しています。 Nd:YAG レーザーに比べて、効率が高く、コンパクトで、メンテナンスの必要性が少ないなど、いくつかの利点があります。また、ファイバー レーザーは非常に高いビーム品質のビームを生成するため、より小さなスポット サイズに焦点を合わせることができ、精度が向上します。ファイバー レーザーは、数ワットから数キロワットまでの幅広い出力レベルでも利用できるため、さまざまな微細溶接用途に適しています。効率が高く、運用コストが低いため、メーカーにとって非常に魅力的な選択肢となっています。
DPSS レーザーは、微細溶接のもう 1 つのオプションです。これらはソリッドステート技術とダイオード励起技術の利点を組み合わせており、高効率と優れたビーム品質を提供します。緑色 (532 nm) や紫外 (355 nm) を含むさまざまな波長で利用でき、銅や金などの特定の材料の溶接に役立ちます。異なる材料は異なる波長をより効率的に吸収するため、レーザーの波長は重要な要素です。たとえば、緑色レーザーは、銅や金などの反射率の高い金属を溶接する場合により効果的です。次の表は、3 種類のレーザーの比較を示しています。
| レーザーの種類 | 波長 | ビーム品質 | 効率 | 代表的な用途 |
| Nd:YAG | 1064nm | 良い | 適度 | 汎用厚肉部 |
| ファイバーレーザー | 1064～1070nm | 素晴らしい | 高い | 精密溶接、自動化 |
| DPSSグリーン | 532nm | 素晴らしい | 高い | 銅、金、アルミニウム |
| DPSS UV | 355nm | 素晴らしい | 適度 | 敏感な材料、ポリマー溶接 |
これらのレーザー加工機のタイプにはそれぞれ長所と短所があり、最適な選択は特定の材料、接合部の形状、用途の生産量によって異なります。 Shenzhen Alpha Tech Co., Ltd. では、Nd:YAG、ファイバー、DPSS システムなどの包括的なレーザー加工機ソリューションを提供しており、アプリケーションに適切なテクノロジーを適合させることができます。当社の専門家が、微細溶接要件に最適なレーザー機械の選択をお手伝いします。
レーザー加工機テクノロジーの多用途性により、複数の業界にわたる幅広いマイクロ溶接用途に採用されています。医療機器では、ペースメーカー、補聴器、手術器具、その他の埋め込み型機器のコンポーネントを接合するためにレーザー マイクロ溶接が使用されます。溶接プロセスは正確かつ無菌でなければならず、汚染を生じさせてはなりません。レーザー溶接は、クリーンルーム環境で実行でき、高強度で耐食性の高い気密シールを生成できるため、理想的です。代表的な例は、埋め込み型デバイスのチタンとステンレス鋼のコンポーネントの溶接です。レーザー機械の入熱が低いため、移植中に周囲の組織が損傷することはありません。
エレクトロニクス産業では、コネクタ、バッテリータブ、センサーハウジング、その他の小型コンポーネントを接合するためにレーザーマイクロ溶接が使用されます。小さなスポット サイズと正確な熱制御により、ピッチの狭いリードを備えた部品や、他の熱に弱い部品の近くの部品を溶接することができます。たとえば、リチウムイオン電池の製造では、電池タブをセル端子に接続するためにレーザー溶接が使用されます。高い精度により、溶接がセルの内部構造に損傷を与えず、バッテリーの性能と安全性が維持されます。航空宇宙分野では、レーザーマイクロ溶接は、小型センサー、燃料噴射コンポーネント、その他の精密部品の組み立てに使用されます。溶接の信頼性は性能と安全性にとって非常に重要です。
もう 1 つの重要な用途は、エレクトロニクス パッケージングの分野です。マイクロ溶接は、センサー、MEMS デバイス、その他の電子部品のパッケージを気密封止するために使用されます。レーザー マシンは、内部コンポーネントを湿気、ほこり、その他の汚染物質から保護する、清潔で信頼性の高いシールを提供します。電子機器のパッケージングにレーザー溶接を使用することにより、メーカーはより小型で、より信頼性が高く、より環境に強いデバイスを作成できるようになりました。ジュエリー業界では、レーザー溶接は繊細な修理作業や複雑なデザインの作成に使用されます。正確な熱制御と小さなスポットサイズにより、ほとんど目に見えない修理が可能になり、ジュエリーの元の外観が復元されます。
以下の表は、マイクロ溶接におけるレーザー加工機の主な用途をまとめたものです。
| 業界 | 代表的な用途 | 材料 | 主な利点 |
| 医療機器 | ペースメーカー、手術器具、インプラント | チタン、ステンレス、プラチナ | ハーメチックシール、最小限の熱ダメージ |
| エレクトロニクス | バッテリータブ、センサー、コネクター | 銅、アルミニウム、真鍮 | 精度、小さなスポットサイズ、高速 |
| 航空宇宙 | センサー、燃料システム、アクチュエーター | インコネル、チタン、アルミニウム | 信頼性、強度、軽量性 |
| ジュエリー | 修理、複雑なデザイン | ゴールド、シルバー、プラチナ | 精度が高く、溶けが少なく、美しい仕上がり |
| 包装 | 気密封止、MEMSデバイス | ステンレス、コバール | クリーン、汚染のない、信頼性の高い |
マイクロ溶接に適切なレーザー マシンを選択するには、いくつかの技術仕様を慎重に評価する必要があります。最も重要なパラメータには、レーザー出力、パルス持続時間、パルスエネルギー、波長、ビーム品質 (M² ファクター)、および集束光学系が含まれます。レーザー出力は最大エネルギー出力を決定しますが、マイクロ溶接の場合、多くの場合、より関連するのはパルスエネルギーと持続時間です。ジュール (J) で測定されるパルス エネルギーは、各パルスの合計エネルギーです。パルス持続時間はナノ秒またはマイクロ秒で測定され、エネルギーが適用される時間を決定します。深溶け込み溶接には、高いパルスエネルギーと短いパルス持続時間の組み合わせがよく使用されますが、表面溶接や熱に弱い材料の溶接には、低いパルスエネルギーと長いパルス持続時間が使用されます。
M² 係数で定量化されるビーム品質は、レーザー ビームがどれだけうまく集束できるかを示す尺度です。 M² 値が低いほどビーム品質が高く、ビームをより小さなスポット サイズに集束させることができます。これは、スポット サイズが溶接の精度を決定する微細溶接にとって重要です。高品質のレーザーの M² 係数は 1.2 未満である必要があります。集束光学系もスポット サイズに重要な役割を果たします。焦点距離の長い高品質の集束レンズを使用すると、ワークピースから作業可能な距離で小さなスポット サイズを生成できます。
レーザーの波長も重要な要素です。金属の場合、一般に近赤外線 (1064 nm) はよく吸収されますが、銅や金などの反射率の高い金属の場合は、緑色レーザー (532 nm) の方が効果的である場合があります。波長は浸透深度にも影響し、一般に近赤外線レーザーは短波長よりも深く浸透します。光配信システムも重要な考慮事項です。微細溶接には、正確な焦点合わせとワークピースへの簡単なアクセスを可能にするシステムが不可欠です。観察および位置合わせ用の内蔵カメラ システムも、微細溶接用途に非常に有益です。
次の表は、マイクロ溶接レーザー マシンの主要な技術仕様をまとめたものです。
| 仕様 | 代表値 | なぜそれが重要なのか |
| レーザー出力 | 50～500W | 全体的な溶接能力を決定します |
| パルスエネルギー | 0.1～50J | 溶接の溶け込みを制御 |
| パルス持続時間 | 0.1～20ミリ秒 | 熱影響部の制御 |
| M² ビーム品質 | 1.2～1.6 | 最小スポットサイズを決定します |
| 波長 | 532nm、1064nm | 物質吸収効率 |
| スポットサイズ | 20～200μm | 溶接精度を定義します |
| 冷却システム | 水とか空気とか | 安定した動作を維持します |
Alpha Tech では、微細溶接に最適化されたさまざまなレーザー マシンを提供しています。当社の機械には、最高レベルの精度と再現性を保証するために、高品質の集束光学系、高精度モーション システム、統合ビジョン システムが装備されています。また、お客様がレーザー加工機への投資を最大限に活用できるよう、包括的なトレーニングとサポートも提供しています。
質問 1: レーザー加工機は異種金属を溶接できますか?
回答: はい、レーザーマイクロ溶接は、異種金属の溶接に特に適しています。集中した熱源と正確なエネルギー供給により、過剰な金属間化合物を形成することなく、異なる合金間に冶金学的結合を形成できます。これは、異種金属の場合に問題が多い従来の溶接方法に比べて、大きな利点です。異種溶接を成功させる鍵は、パルス幅、エネルギー、波長などの適切なレーザー パラメータを選択して、溶融池のダイナミクスを最適化することです。 Shenzhen Alpha Tech Co., Ltd. の工場は、さまざまな材料の組み合わせの溶接において豊富な経験を持っています。
質問 2: レーザー機械はマイクロ溶接でどのくらい小さなスポット サイズを実現できますか?
回答: 適切な光学系とビーム品質があれば、レーザー加工機は 20 マイクロメートル (0.02 mm)、あるいはそれより小さいスポット サイズを実現できます。これは、高品質の集束レンズと低い M² ファクターのビームを使用することによって実現されます。スポット サイズは溶接の精度と狭いスペースでの溶接能力を決定するため、マイクロ溶接ではスポット サイズが非常に重要です。スポット サイズが小さいと、熱の影響を受けるゾーンも最小限に抑えられ、熱損傷のリスクが軽減されます。当社のレーザー加工機システムは、最高の精度を実現するために可能な限り小さなスポット サイズを実現するように設計されています。
質問 3: レーザーマイクロ溶接は非接触プロセスですか?
回答: はい、レーザーマイクロ溶接は完全に非接触のプロセスです。レーザー ビームは、物理的接触なしにワークピースにエネルギーを送ります。これは、電極接触が必要で表面損傷を引き起こす可能性がある抵抗溶接に比べて、大きな利点です。レーザー溶接は非接触であるため、医療機器や電子機器で使用されるような、デリケートなコンポーネントや汚染に敏感なコンポーネントの溶接にも最適です。物理的接触がないため工具の摩耗のリスクも排除され、長期にわたり一貫した溶接品質が保証されます。
質問 4: レーザーマイクロ溶接は、小型部品のはんだ付けとどう違うのですか?
回答: レーザーマイクロ溶接には、小型部品の接合においてはんだ付けに比べていくつかの利点があります。溶接により母材間に金属結合が形成され、はんだ付けよりも強度と耐久性に優れた接合が得られます。溶接接合部は、熱サイクルや振動に対する耐性も向上しています。さらに、レーザー溶接にはフィラー材料が必要ないため、はんだブリッジや汚染のリスクが排除されます。接合強度と信頼性が重要な用途では、一般にレーザー溶接が推奨される方法です。
質問 5: レーザーマイクロ溶接の一般的な溶接速度はどれくらいですか?
回答: レーザーマイクロ溶接の溶接速度は、材料、厚さ、接合部の設計によって異なります。小さなスポット溶接の場合、溶接ごとのサイクル タイムは数ミリ秒程度になることがあります。シーム溶接の場合、速度は 1 秒あたり 10 ～ 100 mm まで変化します。レーザーマイクロ溶接は高速であるため効率が向上し、大量生産に適しています。 Shenzhen Alpha Tech Co., Ltd. の工場では、お客様の特定の用途に合わせて溶接速度を最適化するためのガイダンスを提供できます。
レーザー マシン テクノロジーはマイクロ溶接の分野に革命をもたらし、従来の方法では比類のないレベルの精度、熱制御、多用途性を提供します。レーザーマイクロ溶接は、エネルギーを小さなスポットに集中させ、入熱を制御し、敏感な部品に損傷を与えることなく異種材料を溶接できるため、医療、エレクトロニクス、航空宇宙、宝飾品業界で小型で複雑な部品を製造するための好ましい方法となっています。レーザー加工機の精度により、これまで不可能だった新しい製品設計と製造プロセスが可能になり、革新と効率が促進されます。
マイクロ溶接に適切なレーザー加工機を選択するには、用途、材料、および希望する生産量を慎重に検討する必要があります。主要な仕様（レーザー出力、パルス持続時間、ビーム品質、波長）は、溶接作業の特定の要件に一致する必要があります。 Shenzhen Alpha Tech Co., Ltd. では、マイクロ溶接用途向けの最高品質のレーザー機械をお客様に提供することに尽力しています。当社の経験豊富なチームは、お客様の特定のニーズに合わせた理想的なシステムの選択を支援し、包括的なトレーニングとサポートを提供し、レーザー技術への投資を最大限に活用できるようにお手伝いします。
